工廠防盜基礎解決方案1（室內探頭+網絡報警主機）
-
文件大小: 3.6MB
一、系統概述
隨著經濟水平和科學技術的飛速發展,作為社會經濟運行主體的工業企業對安全防范的要求越來越高, 安防報警系統扮演了越來越重要的角色。廠區規模較大,生產及管理部門復雜,安全系數要求高。近些年來,犯罪人素質和技術水平越來越高,魔高一尺，道高一丈,采用高科技手段加強防范是當務之急。車間、倉庫、辦公室、宿舍等等員工休息和財務保存場所,進出流動性比較大不容易管理,要保障員工生命以及廠區內財產的安全,預防犯罪者有機可乘，是工廠不可缺少的職責。
市場競爭越來越激烈，工廠經營不易。在設計一套安全防范系統方案帶給企業安全保障的同時，也要盡量兼顧到降低投入的費用，不能給企業帶來過多的投入壓力。
在保障安全同時，兼顧投入又較為實惠的方法是:
1、前端探測器部分：在廠區的車間、倉庫、辦公室.....正面、背面和側面的窗戶或門口上面和側面安裝幕簾探測器。某些重要走道、角落安裝廣角紅外探測器，全方位探測室內的每個角落。
2、后端管理部分： 整個系統用網絡報警主機控制，該主機除了自帶現場報警功能外，還通過GPRS走流量的形式將報警信息上傳到用戶手機APP及微信公眾號上，從而做到人防+技防的安全組合。另外可在主機上外接一個有線警笛，一旦某個防區觸警，主機現場立即報警提醒當值安保人員做出相應的動作，同時戶外警號拉響聲光報警嚇退小偷，從而真正意義上起到“防賊于戶外”。
二、 設計依據
1) 《安全防范工程程序與要求》（GA/T75-94）；
2) 《民用建筑電氣設計規范》（JGJ/T16-92）；
3) 《工業企業通信設計規范》（GBJ42-81）；
5) 《被動紅外入侵探測器》GB 10408.4-89
6) 《被被安防防范系統驗收規則》GA 308-2001
7) 工程商提供的設計圖紙及甲方提出的具體要求。
三、設計原則
1.先進性
本系統設計中采用了目前世界上先進的光能被動式紅外探測裝置、網絡型無線報警主機，按照國際上成熟的系統結構進行工程安裝。
2.擴展性
整個系統的設計滿足目前工程所需的各方面實際要求，同時也充分考慮到以后系統升級擴展的需要，如廠房以后要擴展，增加對射探頭、報警系統與視頻監控系統聯動防范、利用網絡平臺實現多系統遠程操控等，我們?yōu)橄到y(tǒng)都留有足夠的擴展空間。
3.安全性和可靠性
系統設備均選用技術先進、性能可靠的成熟產品，所有這些設備的技術參數均符合國家有關標準的規定。其中光能被動式紅外探測器是采用成熟的太陽能光伏電池技術和已廣泛應用的調頻調幅無線信號傳輸技術，結合主動、被動紅外探測器原理，所研制出來的新一代防盜探測器。與有線的紅外探測器和有線的紅外光柵對比，全無線主動紅外光柵、光能全無線紅外探測器具有誤報率低、抗干擾性好、環境適應能力強等特點，并且可有效地防止有線報警系統因雷擊導致的全系統癱瘓。
4.實用性和經濟性
整個系統簡單實用，用戶操作、安裝、維護都比較簡單，完全滿足用戶的實際需要，最大限度的為用戶節約投資，同時也符合國家對節能環保的產業發展需要。

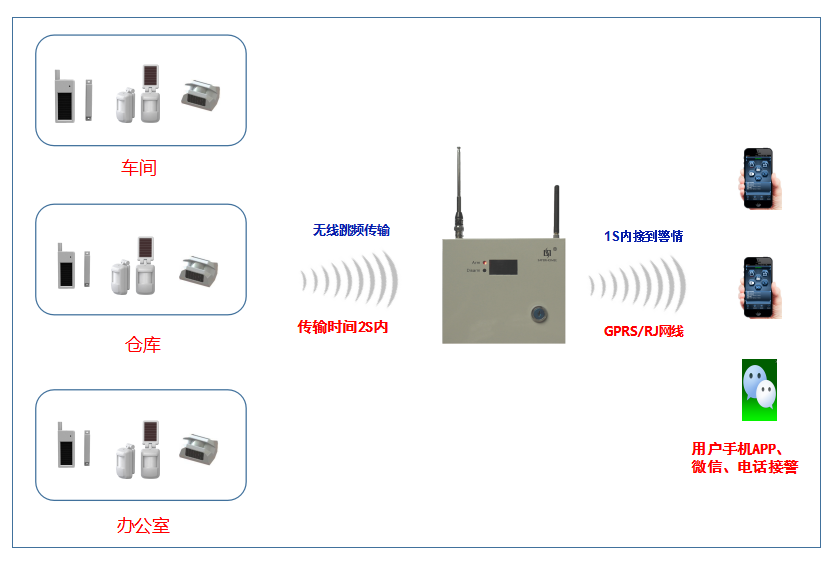

1、系統拓撲圖:
五、系統組成
本項目為一個約NN平方米的工廠報警項目，是地處在一個區域范圍內；有圍墻、有門窗防護，但不能無法滿足目前工廠的安全防范需求，建議在室內加裝被動式紅外報警器，后端安裝控制報警主機以聲光電的方式提醒當值安保人員，技防結合人防來確保工廠內人員、財產不受外來者侵害。建議在車間、倉庫、辦公室.....正面、背面和側面的窗戶或門口上面安裝光能無線幕簾探測器（HB-T201）或光能無線門磁（HB-MC-3）。某些重要走道、角落安裝光能無線廣角紅外探測器（HB-T205），全方位探測室內的每個角落。它是利用人眼看不見的紅外光線相互之間構成一面光的屏罩,安全性極高。一般一個窗戶或一道門安裝1-2個光能無線幕簾探測器或一個無線門磁，一個走道安裝1-2個光能無線廣角探測器。后端報警主機則采用信號較強，功能較全面的全網通智能報警主機（HTZ-G1000/4G）來進行集中管理。除了可實現現場報警播報防區，還可以對接我公司APP,微信平臺，接警中心平臺；使用全網通4G網絡，電話短信報警；通知值班座機及值班人員手機上來。同時本款主機和目前國內一線大牌?？滴炇臄z像頭已經做好數據對接，實現在安卓版手機上視頻訪問，增加平臺管理軟件同時可以在PC機上管理，報警防區實現彈屏。考慮到無線信號的傳輸問題，建議在報方案時增加1個“433無線信號轉發器（HB-ZFQ/433）”來增加接收距離，我們將對其分別進行敘述:
5.1、室內光能被動紅外探測器介紹

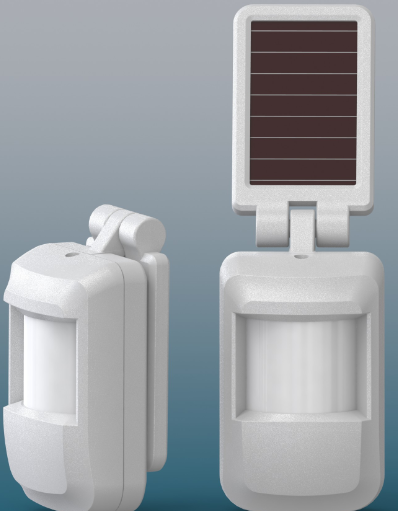

產品名稱：光能無線紅外廣角探測器（選配）
產品型號：HB-T205
功能簡介
◆ 太陽能充電設計，無需外接電源線，5-8年無需更換電池;
◆ 待機電流小至微安級;
◆ 抗電磁、強光、小寵物干擾,誤報率極低;
◆ 兩級靈敏度可調、自動溫度補償;
◆ 流線型設計,安裝靈活簡便,壁掛、吸頂均可;
◆ 無線調頻+跳頻信號報警，無需外接信號線。
◆ 無線調頻+跳頻信號報警，解決了無線信號容易被干擾和誤收誤報的問題。
◆ 具有故障自檢，并向主機報告的功能。
技術參數
| 太陽能電板電壓 | 5V |
| 備用電源 | 一節3.6V鋰電池,電池容量9000mAh |
| 報警電流 | ≤60mA |
| 待機電流 | ≤40μA |
| 探測角度 | 100° |
| 開機時封鎖時間 | <60秒，運行時封鎖時間10分鐘 |
| 探測距離 | ≥8米 無線發射距離 ≥700米 |
| 發射時間 | 5秒 |
| 無線發射頻率 | 433MHz調頻+跳頻 |
| 工作溫度 | -10℃~55℃ |
| 儲存溫度 | -10℃~65℃ |
| 外形尺寸 | 205×65 x 40mm |
產品名稱：光能無線紅外幕簾探測器（選配）
產品型號：HB-T201
（1）功能簡介
◆ 太陽能（室內燈光）供電設計，無需外接電源線，2到8年無需更換電池。
◆ 待機電流小至微安級。
◆ 抗電磁、強光、小寵物干擾,誤報率極低。
◆ 兩級靈敏度可調、自動溫度補償，能根據環境溫度的變化自動調整靈敏度，降低誤報。
◆ 流線型設計,安裝靈活簡便,壁掛、吸頂均可。
◆ 無線調頻+跳頻信號報警，無需外接信號線。
◆ 無線調頻+跳頻信號報警，解決了無線信號容易被干擾和誤收誤報的問題。
◆ 具有故障自檢，并向主機報告的功能。
（2）技術參數
| 太陽能電板電壓 | 5V |
| 備用電源 | 一節3.6V鋰電池,電池容量2000-9000mAh |
| 報警電流 | ≤60mA |
| 待機電流 | ≤40μA |
| 探測角度 | 水平4°，垂直100° |
| 封鎖時間 | 30秒和120秒可選 |
| 探測距離 | 4-8米 |
| 發射時間 | 5秒 |
| 無線發射頻率 | 433MHz調頻+跳頻 |
| 無線發射距離 | 開闊地500米 |
| 工作溫度 | -10℃~45℃ |
| 儲存溫度 | -25℃~65℃ |
| 產品重量 | 0.3（kg） |
| 外形尺寸 | 115×80×50（mm） |

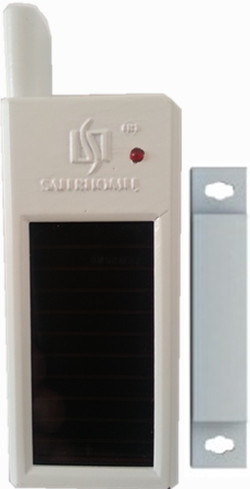

產品名稱：光能無線門磁（選配）
產品型號：HB-MC-3
（1）功能簡介
◆ 太陽能（室內燈光）供電設計，無需外接電源線，2到5年無需更換電池
◆ 待機電流小至微安級。
◆ 采用433MHz FSK+跳頻無線信號，解決了無線信號容易被干擾和誤收誤報的問題。
◆ 具有故障自檢（如失效、低電等），并向主機報告的功能。
◆ 配合HB-BJQ-560智能報警主機使用能準確提示“門、窗”沒有關好等狀態。
（2）技術參數
| 太陽能電板電壓 | 5V |
| 工作電流 | ≤0.01mA |
| 工作頻率 | 433MHz調頻+跳頻 |
| 備用電池 | 一節3.6V鋰電池, 電池容量2000mAh |
| 無線距離 | 開闊地300米 |
| 工作溫度 | -30℃~70℃ |
| 產品重量 | 0.07（kg） |
| 外形尺寸 | 79×36×21（mm） |

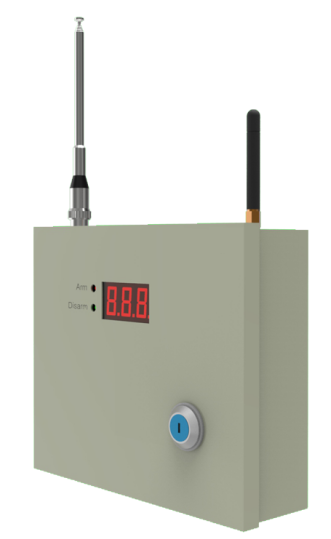

5.2后端控制主機介紹 網絡報警主機（HB-5050G/5050R/5050-4G）
（1）功能簡介
◆ 多網互聯，用戶可通過GPRS網絡實時監控和操控報警主機。
◆ 99個無線可編程防區，并可任意定義防區屬性。
◆ 交流供電和內置可充電電池雙電源不間斷供電。
◆ 提供一組12V直流輸出，作為控制其他設備使用（如啟動警號，用于聯動其他設備等）。
◆ 提供一組警示牌接口，通過跳針可切換兩種工作模式：第一種是交流電狀態下常亮，直流電狀態下僅報警燈閃；第二種是不論交流直流電，僅報警時燈閃，撤布防時短暫提示。
◆ 支持多種布防方式, 多種警示聲音可選。
◆ 支持手機APP應用，可通過手機APP接收報警并對主機進行操作。
（2）技術參數
| 工作電壓 | 交流AC220V+15% 50Hz, 直流12V-13.8V |
| 工作電流 | 靜態電流≤75mA 報警電流≤300mA |
| 使用環境 | 工作溫度：-10℃～50℃，相對濕度：40-70% |
| 無線接收頻率 | 433MHz調頻+跳頻 |
| GSM工作頻段 | 900MHz/1800 MHz/1900 MHz/2100 MHz (僅G型) |
| 備用電池 | 12V 1.3Ah蓄電池 |
| 外形尺寸 | 150x170x60（mm） |
5.3 產品名稱：無線信號轉發器
（型號：HB-ZFQ）
功能簡介
◆ 無線信號轉發器的主要功能是當報警主機接收太陽能全無線對射的無線信號距離超出產品本身無線距離規格時，通過該設備的轉發使無線信號距離增加一倍, 從而使主機能正常接收全無線對射發出的無線信號。
◆公司生產了兩款不同頻率的無線信號轉發器，分別可轉發230MHz /433MHz頻率的太陽能全無線對射的無線信號。
◆當報警主機與探頭間的距離超出一個轉發器的無線轉發能力時，則需再添加一個或多個轉發器，從而使報警主機能正常接收探頭發出的無線信號。轉發器共分四級：一級，二級，三級，四級，逐級轉發，主機能接收任何一級轉發器發出的無線信號(此功能只針對433MHz頻率的轉發器)。
◆單個無線信號轉發器可轉發50對太陽能全無線對射。
六、用戶端手機APP功能及微信操控界面介紹

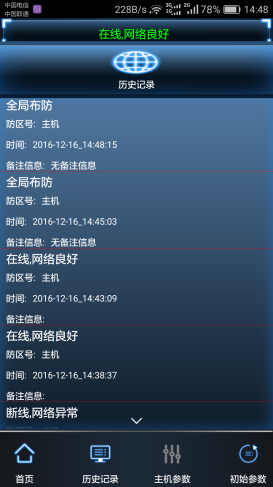

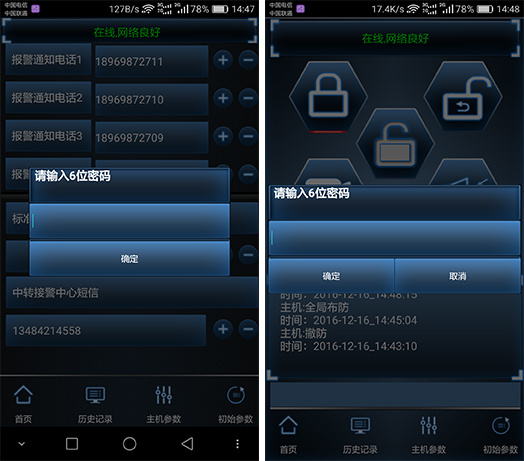

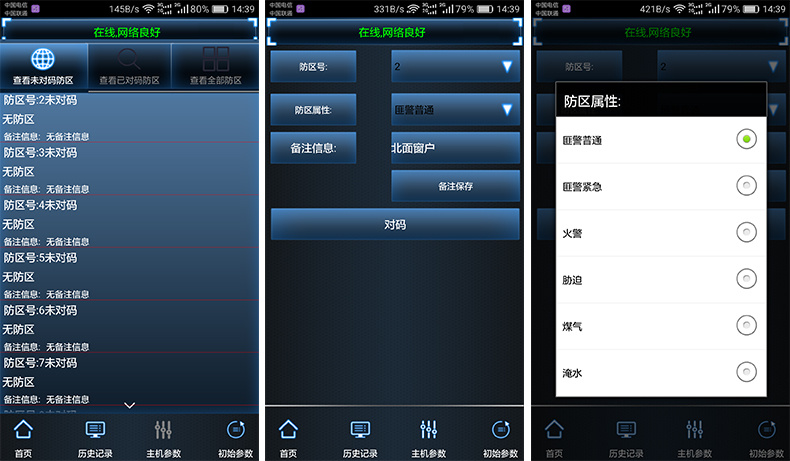

1.在網絡狀態下支持手機APP軟件接警，可遠程“全局布防”、“半布防”、“撤防”、“SOS”緊急求助、“本端消音”、“視頻查看”、歷史記錄查詢和主機參數設置等功能；在斷網狀態下也可依靠短信通道，實現正常報警信息接收，撤布防指令下達（僅針對GPRS類型的報警主機）；
2.探頭學碼、遙控器學碼統一由APP軟件完成，并可添加防區備注信息和修改防區屬性；
3.可查詢99條歷史記錄（如報警記錄、布撤防記錄或上線斷線記錄等），軟件升級不丟失；
4.添加和修改軟件參數時設有密碼保護，增強系統安全性；

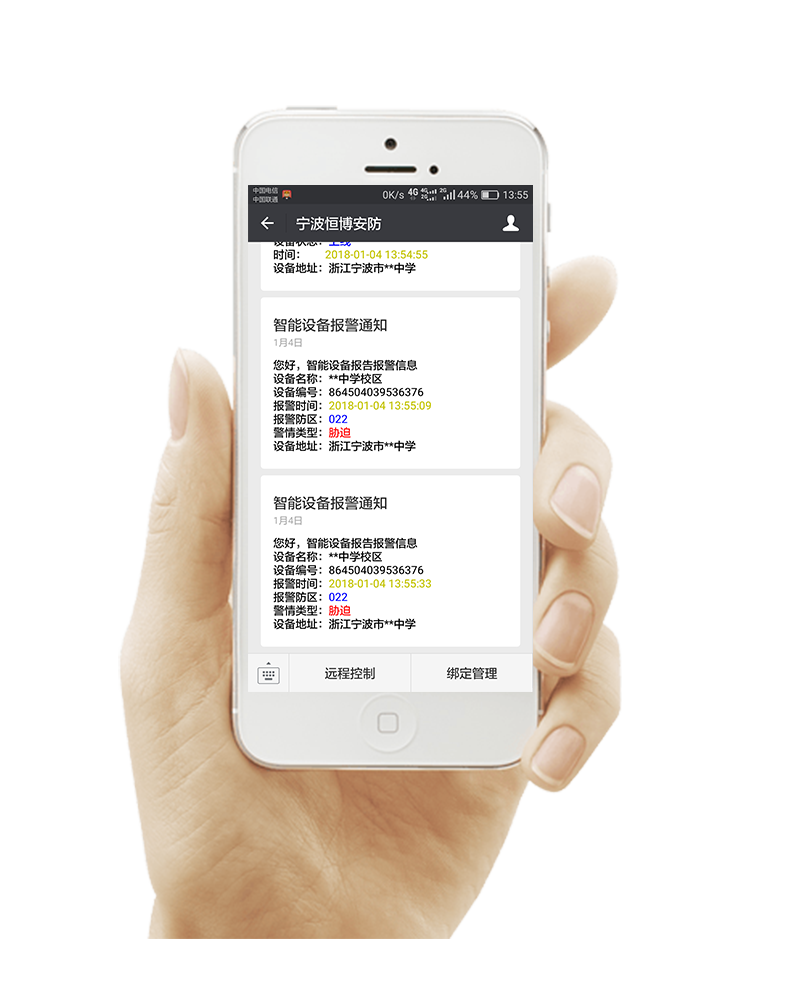

5.微信操作界面
支持接警、反向撤布防、可記錄1000條歷史記錄（如報警記錄、布撤防記錄或上線斷線記錄等）、一個微信號可綁定多臺主機，管理多臺主機、最多支持50個微信號同時管理一個主機。
七、系統優勢及特點
系統優勢
1．減少安裝工程量。由于采用全無線工作方式，不用再挖溝、鋪管、布線，施工更方便，特別是在復雜的布線環境中或已做好路面的條件下，光能無線探測器更顯優勢。
2．方便維護。光能無線探測器在主機的顯示中每個都擁有唯一的代碼，某個探測器發生故障或報警都會在主機上有相應提示，比如008這個探測器電池低電，就會在主機顯示屏上顯示“008低電”，所以對于故障探測器的維護很方便。傳統的有線探測器不僅要檢查探測器本身是否有異常，還要排查電纜線路方面的問題，維護起來相當煩瑣。
3．節能環保。節能環保一直是國家政府是提倡的，安防工程采用光能全無線探測器既節省線纜的使用，同時無需消耗電能，是真正的綠色環保產品。
4.便于拓展。產業發展很快，廠區擴大，廠區搬遷，有線的就需要提前介入挖溝布線，有的地方根本就沒辦法后續布線，就會被局限，搬遷就必須重新又投入；而光能無線探測器因為全無線，可以根據需要隨時增加或搬遷，不用二次投資，造成浪費。
B、系統特點:
太陽能（室內燈光）供電設計，無需外接電源線，2到8年無需更換電池。
◆ 待機電流小至微安級。
◆ 抗電磁、強光、小寵物干擾,誤報率極低。
◆ 兩級靈敏度可調、自動溫度補償，能根據環境溫度的變化自動調整靈敏度，降低誤報。
◆ 流線型設計,安裝靈活簡便,壁掛、吸頂均可。
◆ 無線調頻+跳頻信號報警，無需外接信號線。
◆ 無線調頻+跳頻信號報警，解決了無線信號容易被干擾和誤收誤報的問題。
◆ 具有故障自檢，并向主機報告的功能。
太陽能無線被動紅外探測器與普通無線被動紅外探測器的比較
| 項 目 | 太陽能無線被動紅外探測器 | 普通無線被動紅外探測器 |
安 裝 | 采用調頻加跳頻無線發送，不容易被干擾，自己的遙控器也不會干擾自己的探頭，多探頭同時觸警時能同時接收，不會造成漏報 | 采用單頻點無線發送報警信號，容易被“干擾器”、自己的遙控器或多探頭同時觸警被相互干擾，造成漏報 |
技 術 | 采用調頻加跳頻無線接收信號，空間亂碼不容易誤撞、誤收，不會造成誤報 | 采用單頻點無線接收，空間亂碼容易誤收、誤撞，造成誤報 |
使 用 | 采用大容量電池加弱光型太陽能輔助供電，5年內不用換電池，5年內也不會因為電量不足而引起誤判誤報 | 采用普通電池供電，需要頻繁更換電池；當電池電量不足時還會造成誤判誤報 |
八、系統配置
本項目的總預算在下面列系統配置清單，前端探測器的數量請根據現場的情況及安裝環境做出統計（一個廣角探頭大約能覆蓋15平米房子，一個幕簾探測器大約能覆蓋1.5-2米寬度的面，窗戶過寬的增加一個幕簾；特殊環境或者前端探測到報警主機的直線距離超出三百米的建議增加一個信號轉發器），現將該系統的具體配置統計如下：
| 序號 | 產品名稱 | 型號 | 圖片 | 單位 | 數量 | 小計（元） |
1 | 網絡報警主機 | HB-5050G |
| 套 | 1 |
|
2 | 光能無線被動紅外幕簾探測器 | HB-T201 |
| 個 | 1 |
|
3 | 光能無線紅外廣角探測器 | HB-T205 |
| 個 | 1 |
|

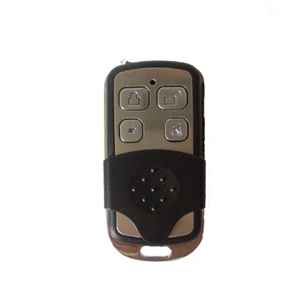

4 | 主機遙控器 | HB-YKQ-4 |
| 個 | 1 |
|
5 | 5050網絡主機電瓶 |
|
| 個 | 1 |
|
6 | 有線聲光警號 | ES-70 |
| 個 | 1 |
|
7 | 運費 |
|
|
|
|
|
8 | 稅費（8%） |
|
|
|
|
|
9 | 合計 |
|
|
|
|
|
九、結束語
總的來講，隨著經濟水平和科學技術的高速發展，大眾防范意識的覺醒，安防報警系統在安防領域有著廣泛的發展前景。恒博公司作為一家專業的無線報警產品生產商，歷時十幾年的技術探索和反復應用，憑借公司下屬的純研發機構西安研究所的技術優勢，在太陽能供電技術、無線傳輸技術和聯網報警方面積累了豐富的實踐經驗，其中自主研發的太陽能供電技術充分克服了普通電池供電使用周期短，維護更換頻繁等弊端，并已獲得多項國家發明專利。無線調頻加跳頻技術解決了安防領域上無線傳輸距離短，信號收發不穩定等一系列技術難題，具有很強的競爭優勢。我們相信，只要生產企業、系統集成單位，工程單位等社會各界共同發揮產品技術、地緣人脈、網絡平臺等各方面優勢，必將為大家的安全提供更好的保障。
